3DEXPERIENCE / V5 MCP — 让 AI 驱动 CAD 与 PLM

核心能力

AI 驱动的 CAD/PLM 工作流

覆盖零件建模、装配体、工程图、PLM 数据查询全链路，让 AI 成为您的工程助手

AI 零件建模

自然语言描述零件参数，AI 自动调用 CATIA API 创建特征——拉伸、旋转、打孔、倒角，一句话生成 Part。

智能装配

自动插入零部件、施加约束（贴合/对齐/偏移）、生成 BOM 表。AI 理解装配关系，一键组装。

自动出图

从 3D 模型自动生成三视图、剖视图、局部放大图，标注尺寸与公差。支持 CATDrawing 格式导出。

PLM 智能查询

自然语言搜索 3DEXPERIENCE 数据库——查找零件、对比版本、追踪变更历史、生成合规报告。

快速接入

三种方式接入，选择最适合你的

支持 MCP 协议、CLI 命令行、Skill 插件三种接入方式，灵活适配不同开发场景

启动 MCP Server

本地启动 CATIA V5 MCP Server，自动连接正在运行的 CATIA 会话

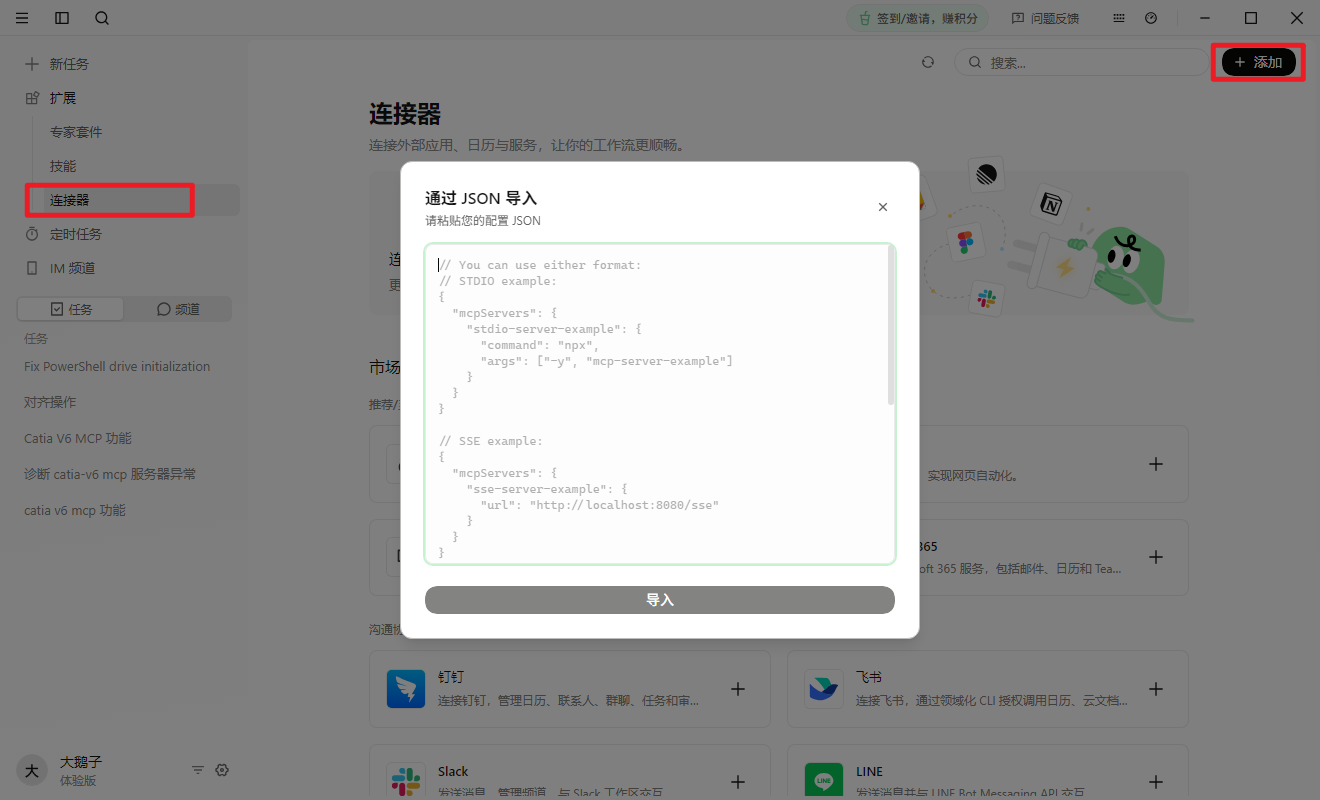

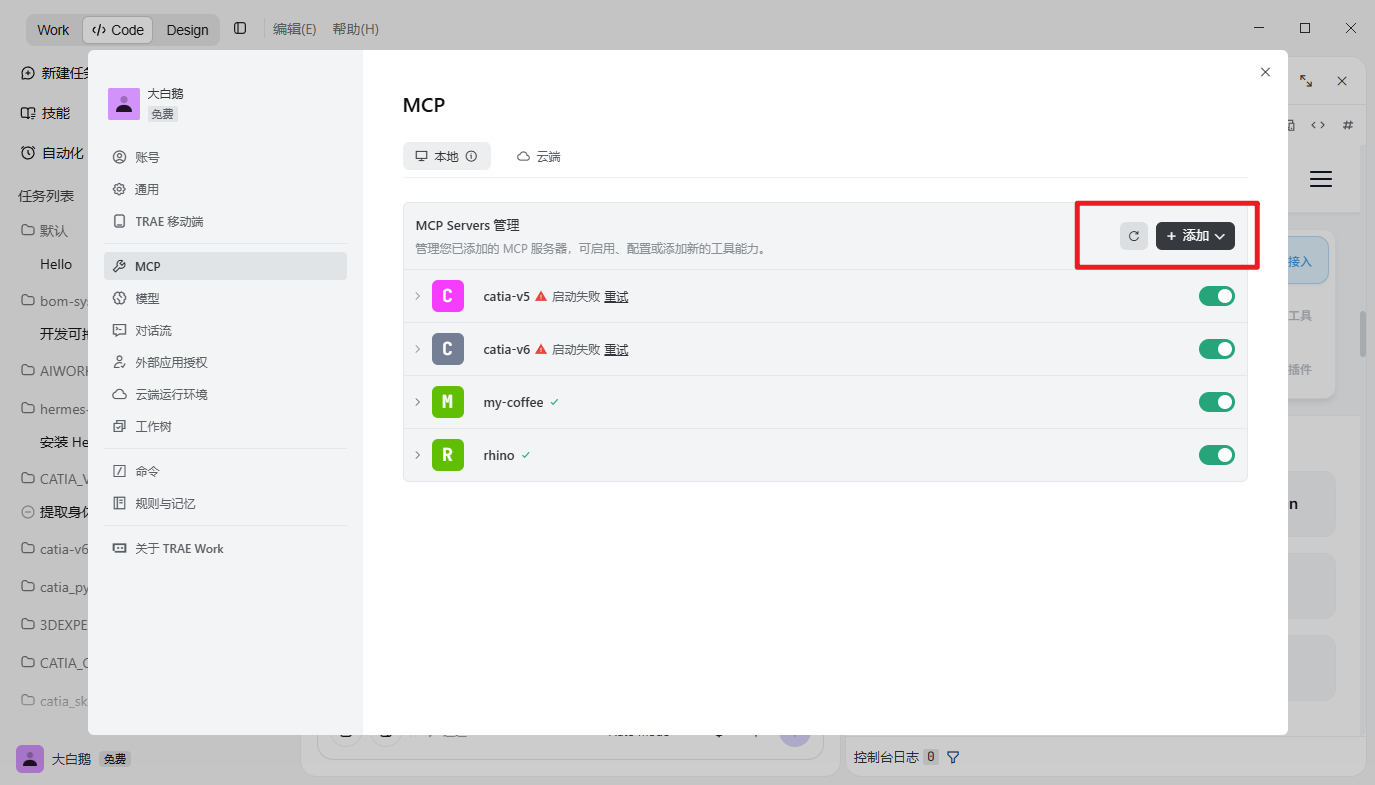

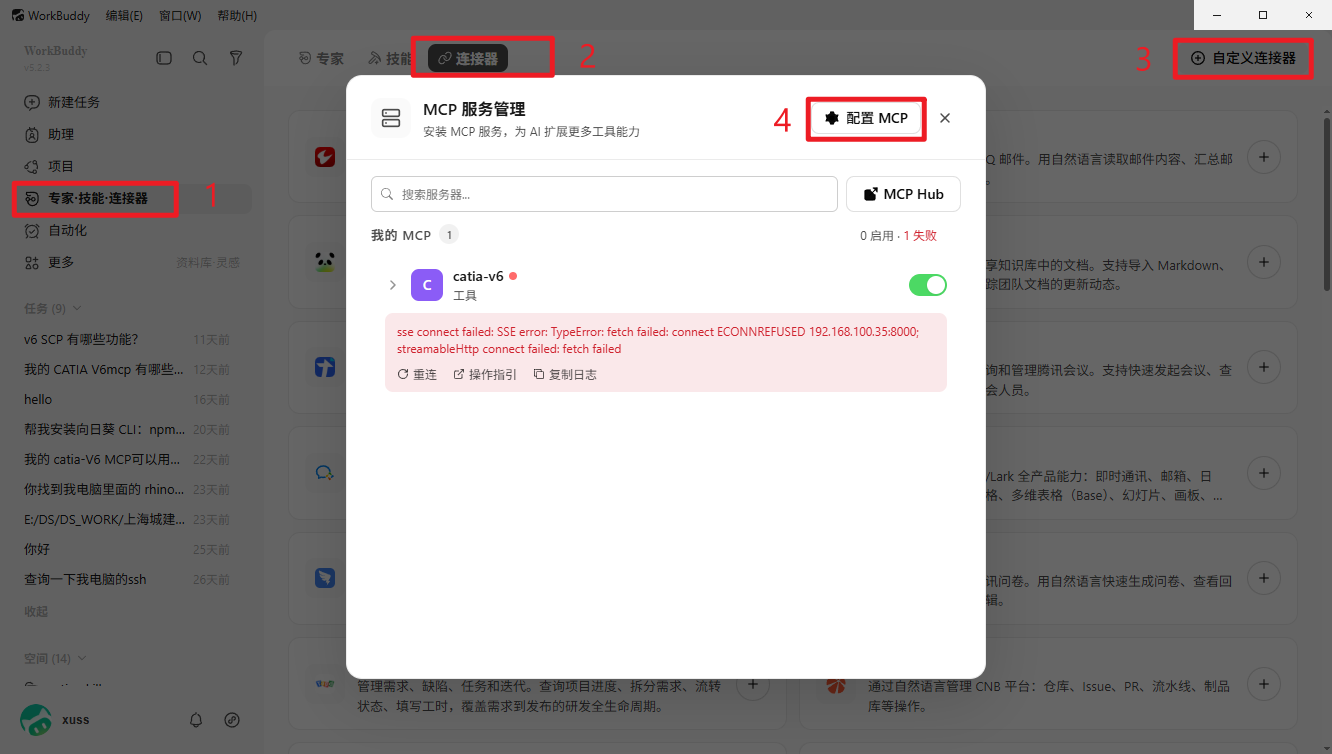

配置 MCP 客户端

workbuddy / trae / qoderwork

自然语言建模

打开 CATIA，用自然语言描述设计意图，AI 自动执行建模操作


CATIA V5 — mcp.json

{
  "mcpServers": {
    "catia-v5": {
      "command": "python",
      "args": ["-m", "catia_v5_mcp.server"],
      "env": {
        "CATIA_HOST": "localhost",
        "CATIA_PORT": "8099"
      }
    }
  }
}


3DEXPERIENCE V6 — mcp.json

{
  "mcpServers": {
    "3dexperience": {
      "command": "python",
      "args": ["-m", "3dexperience_mcp.server"],
      "env": {
        "3DS_URL": "https://3ds.example.com",
        "3DS_TOKEN": "<YOUR_3DS_TOKEN>"
      }
    }
  }
}

安装 CLI 工具

PowerShell 一键安装脚本，支持 V5 / V6 多个版本，像CAA开发的运行包，可以通过Agent的工具自动在后台批量调用

配置连接参数

选择对应版本执行，脚本自动完成环境配置，大语言模型会根据当前的环境变量，智能化的提示，你应该传入哪些参数，传入参数之后，它会自适应地填入相关位置，

命令行操作

安装后即可在终端使用 catia-cli 命令执行建模操作，可以在Agent内通过语音与它聊天调用相关命令，它可以在后台自动执行一些集成化的工具


PowerShell

# V6 (3DEXPERIENCE)
iex(irm https://gitee.com/xuscode1/catia-v6r2025-cli/raw/master/www/install-cli.ps1)
iex(irm https://gitee.com/xuscode1/catia-v6r2026-cli/raw/master/www/install-cli.ps1)

# V5 (CATIA)
iex(irm https://gitee.com/xuscode1/catia-v5r27-cli/raw/master/www/install-cli.ps1)
iex(irm https://gitee.com/xuscode1/catia-v5r29-cli/raw/master/www/install-cli.ps1)
iex(irm https://gitee.com/xuscode1/catia-v5r36-cli/raw/master/www/install-cli.ps1)

CATIA Skill

AI skill

让 agent 归纳总结你们的工作流,把大量的 CLI 程序或者是 MCP 命令串联起来，形成一整套工作流,减少人工干预，提高工作效率,
SKILL可以让工程师可以灵活地参与项目的各个阶段

下载 Skill

安装方式

codebuddy

下载后，在技能中点击添加技能，把下载的文件导入

Cursor

下载并解压后，在 Skill 中点击 Add skill，选择解压目录

Claude Code

解压到 ~/.claude/skills/my-coffee

Codex

解压到 ~/.codex/skills/my-coffee

Qoder

下载并解压后，在 Qoder 的 Skills 中导入解压目录

Kimi Code

下载并解压后，在 Kimi Code 的 Skills 中导入解压目录

workbuddy

下载后，在技能中点击添加技能导入

Openclaw

下载并解压后导入 Skill 目录

Hermes

下载并解压后导入 Skill 目录

复制下面内容发给你的智能体：

请下载安装 My CATIA-Automation Skill：
https://ds-ai.com/my-Automation-skill.zip

使用示例

用自然语言操控 CATIA，像对话一样建模

在Agent内，使用日常语言描述设计意图，Agent 会根据您的需求自动找到所对应的命令行，执行 CATIA 操作

零件建模

🔧

创建一个直径 50mm、长度 100mm 的圆柱体，在一端打 M8 螺纹孔，深度 20mm

AI 自动创建 Part、添加 Pad、Hole 特征

装配操作

⚙️

把 flange.CATPart 和 pipe.CATPart 装配起来，法兰面贴合，螺栓孔对齐

AI 加载零件、添加 Contact + Coincidence 约束

参数化修改

📐

把当前 Part 的所有 M6 孔改为 M8，壁厚从 3mm 改成 5mm

AI 遍历参数、批量修改并触发 Update

工程图

📄

给当前 Part 生成三视图 + 等轴测视图，标注关键尺寸，导出为 PDF

AI 创建 Drawing、投影视图、生成标注并导出

PLM 查询

🔍

查找 project_nuobo 下所有状态为 Released 的钣金零件，列出材料与版本

AI 查询 3DEXPERIENCE 数据库，结构化返回结果

批量处理

🚀

把 assemblies/ 目录下所有 CATProduct 导出为 STEP 格式，放到 exports/ 目录

AI 遍历文件、批量打开、导出、保存，全程自动化

3DEXPERIENCE / V5 MCP 让 AI 驱动 CAD 建模与 PLM 业务流程
